在機器視覺系統中，工業相機的性能和圖像質量受多種參數的影響。通過合理調整這些參數，可以優化相機的工作狀態，滿足不同應用場景的需求。這些參數包括曝光時間、增益、白平衡、幀率、視場、焦距、光圈、像素尺寸等。本文將詳細介紹每個參數，并討論其調節的方向變化趨勢、在機器視覺成像中的重要性及特點。

曝光時間

定義：曝光時間指相機傳感器暴露在光線下的時間。曝光時間越長，傳感器接收到的光線越多，圖像越亮。

調節方向變化趨勢：

增加曝光時間：圖像變亮，傳感器吸收更多光子。但長時間曝光會導致運動模糊。

減少曝光時間：圖像變暗，但物體的運動清晰度提高，減少模糊。

重要性與特點：

曝光時間直接影響圖像亮度。尤其在低光環境或高速運動物體的成像中，曝光時間的合理設置至關重要。

在靜態場景中，適當延長曝光時間可增加亮度，而在高速運動的生產線中，需要縮短曝光時間以避免模糊。

增益

定義：增益用于放大傳感器輸出的電信號，使圖像更亮，但也會帶來更多噪聲。

調節方向變化趨勢：

增加增益：圖像變亮，但噪聲增加，圖像質量下降。

減少增益：圖像變暗，噪聲減少，圖像更清晰。

重要性與特點：

在光照不足的環境中，增益可以有效提高圖像亮度，但不能濫用。過高的增益會使圖像出現明顯的噪點，影響后續的圖像分析。

增益通常與曝光時間結合使用，適當調整以在噪聲和亮度之間取得平衡。

白平衡

定義：白平衡調節圖像中紅、綠、藍三個通道的比例，以保證在不同光源下，白色物體呈現為白色。

調節方向變化趨勢：

增加紅/藍通道比例：圖像更偏向紅色或藍色。

減少紅/藍通道比例：圖像更偏向綠色或自然色。

重要性與特點：

白平衡對顏色的準確還原至關重要，特別是在彩色檢測、顏色分類等應用中。不同光源的色溫會影響圖像的色彩，因此需要根據具體光源調整白平衡。

白平衡一般分為自動模式和手動模式。自動白平衡適合光源不穩定或變化頻繁的場景，而手動白平衡更適合固定光源的場景

幀率

定義：幀率指相機每秒捕捉圖像的幀數，通常以FPS（Frames Per Second）表示。

調節方向變化趨勢：

增加幀率：相機捕捉速度加快，適合快速移動物體的檢測，但圖像亮度和清晰度可能下降。

減少幀率：相機捕捉速度減慢，圖像清晰度提升，曝光時間可適當延長。

重要性與特點：

高幀率可以捕捉快速移動的物體，在高速流水線檢測中非常重要。但高幀率要求更短的曝光時間，可能導致圖像過暗，尤其是在低光環境下。

靜態場景中，低幀率也可以滿足需求，同時提高圖像質量。

視場

定義：視場是相機鏡頭能夠覆蓋的物理范圍。

調節方向變化趨勢：

增大視場：視場變廣，能看到更多物體范圍，但單位面積的像素?cái)?shù)減少，圖像分辨率下降。

減小視場：視場變小，圖像分辨率提高，細節更清晰，但只能覆蓋較小范圍。

重要性與特點：

視場影響圖像的覆蓋范圍和分辨率。大視場適合大面積檢測，如監控流水線上的產品；小視場則適合檢測小物件或需要高分辨率的場景。

視場與分辨率成反比關系。需要平衡這兩者，根據實際檢測需求調整視場大小。

焦距

定義：焦距決定了相機鏡頭的放大倍率，影響圖像的視角和物體的大小。

調節方向變化趨勢：

增加焦距：物體在圖像中放大，視場變窄。

減少焦距：物體縮小，視場變廣。

重要性與特點：

焦距決定了相機的視角。短焦距（廣角）適合大范圍場景的檢測，而長焦距（窄角）適合高精度的小范圍檢測。

焦距調整需要考慮物體的大小、相機與物體的距離以及所需的檢測精度。

光圈

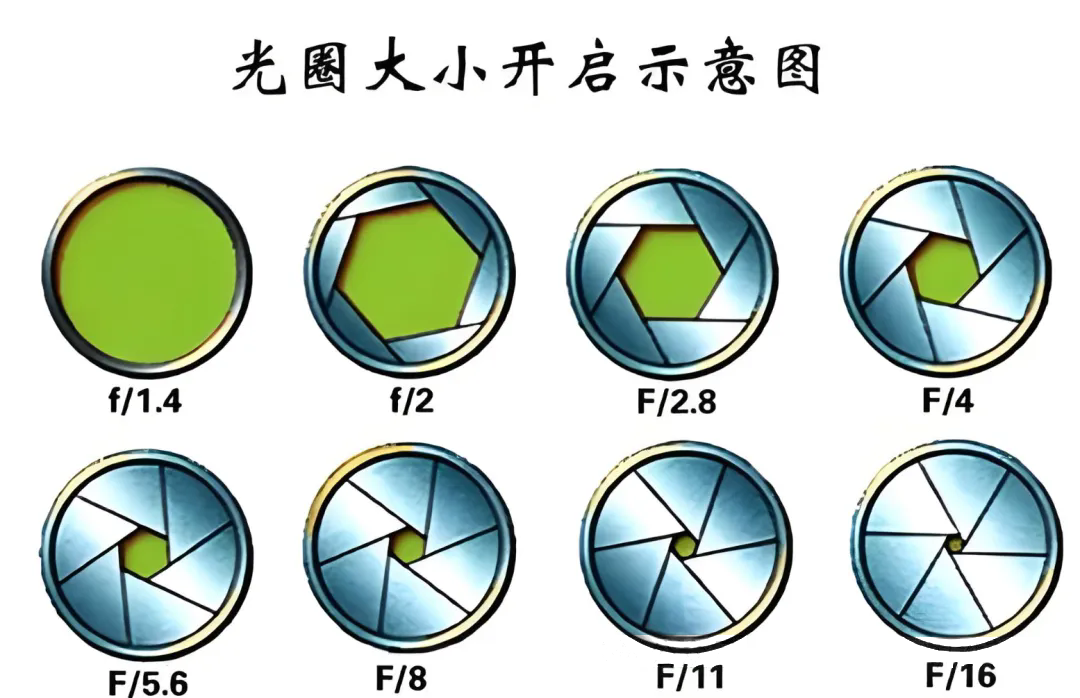

定義：光圈控制鏡頭中光線進入的量，通常用f值（如f/2.8, f/4）表示。f值越小，光圈越大。

調節方向變化趨勢：

增大光圈（減小f值）：圖像亮度增加，但景深變小，前后景物難以同時清晰。

減小光圈（增大f值）：圖像亮度減少，但景深增加，更多物體保持清晰。

重要性與特點：

光圈與景深和亮度直接相關。大光圈適合弱光環境，可以提高圖像亮度，但景深較小；小光圈適合需要大景深的場景，如同時檢測多個高度不同的物體。

光圈的調節通常與曝光時間和增益相結合，保證適當?shù)牧炼群颓逦取?/p>

像素尺寸

定義：像素尺寸是相機傳感器上每個像素的物理大小，通常以微米（μm）為單位。

調節方向變化趨勢：

增加像素尺寸：每個像素接收到的光線更多，圖像亮度提高，低光性能好，但分辨率降低。

減少像素尺寸：圖像分辨率提高，能捕捉更多細節，但在低光環境下性能下降。

重要性與特點：

像素尺寸影響圖像的分辨率和光敏感度。較大的像素尺寸適合低光環境，能捕捉更多的光子信息；而較小的像素尺寸則適合需要高精度的檢測任務，如微小零件的檢測。

像素尺寸還會影響傳感器的噪聲表現。較大的像素通常產生較少的噪聲，圖像更為平滑。
